信息化模塊
1設備概述
就地固化智控設備可實現對施工引導、材料監管、工藝管控、數據統計等功能。能夠有效管控固化施工固化深度、固化面積、固化劑用量。記錄施工時間，過程數據，包括：區塊號、經緯度、流量、漿量、壓力、固化劑用量、單位摻量等等。建立后臺檢測數據庫，管理施工質保資料， 實現檢測數據自動存儲、自動續傳、防斷電丟失。實現全天候作業。
按施工具體檢測要求，智控系統可分為三大模塊單元。（1）前臺挖掘機作業監控單元。即挖掘機引導監管模型，可實現施工位置引導，深度高程監測。（2）送漿泵施工監控單元。即送漿供漿系統實現送漿流量、總漿量、單位漿量、總灰量、單位灰量，灰罐余灰量的監控。

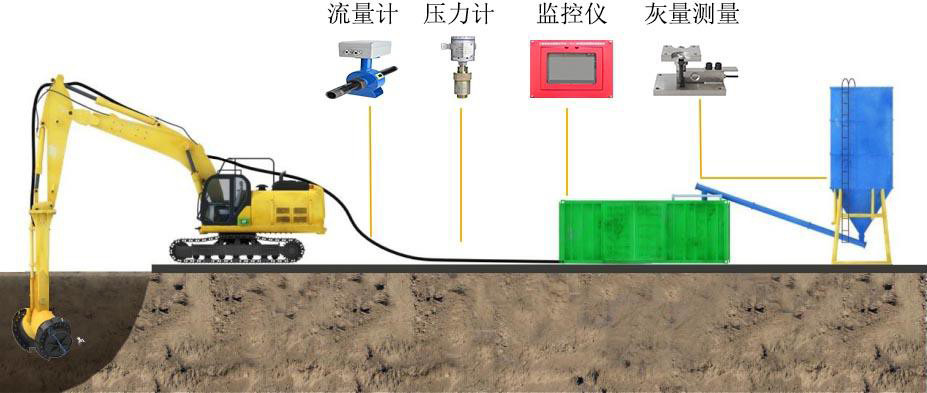

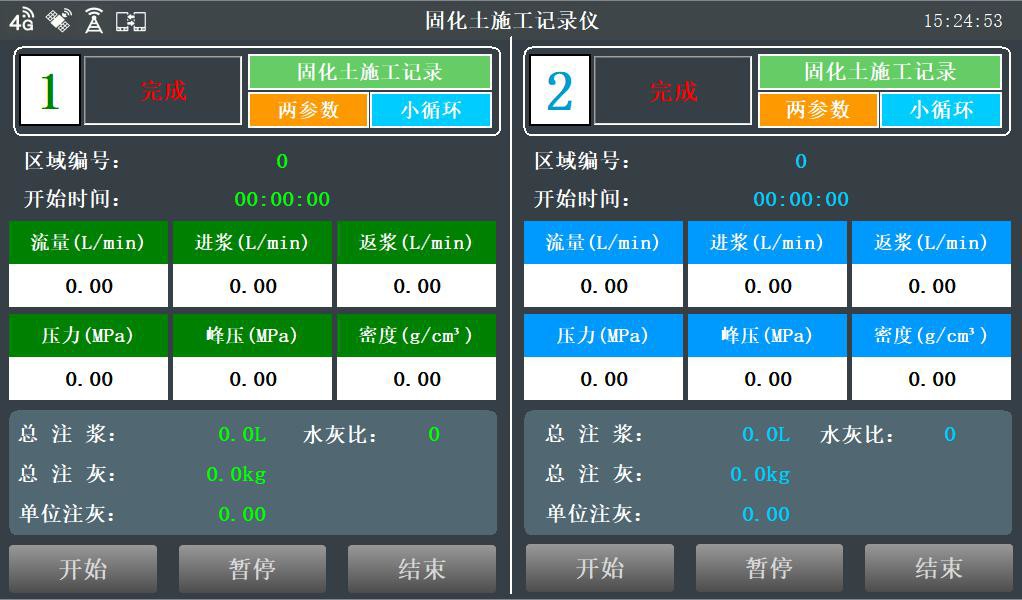

圖 1就地固化智控設備
2設備模塊
2.1挖掘機作業監控單位

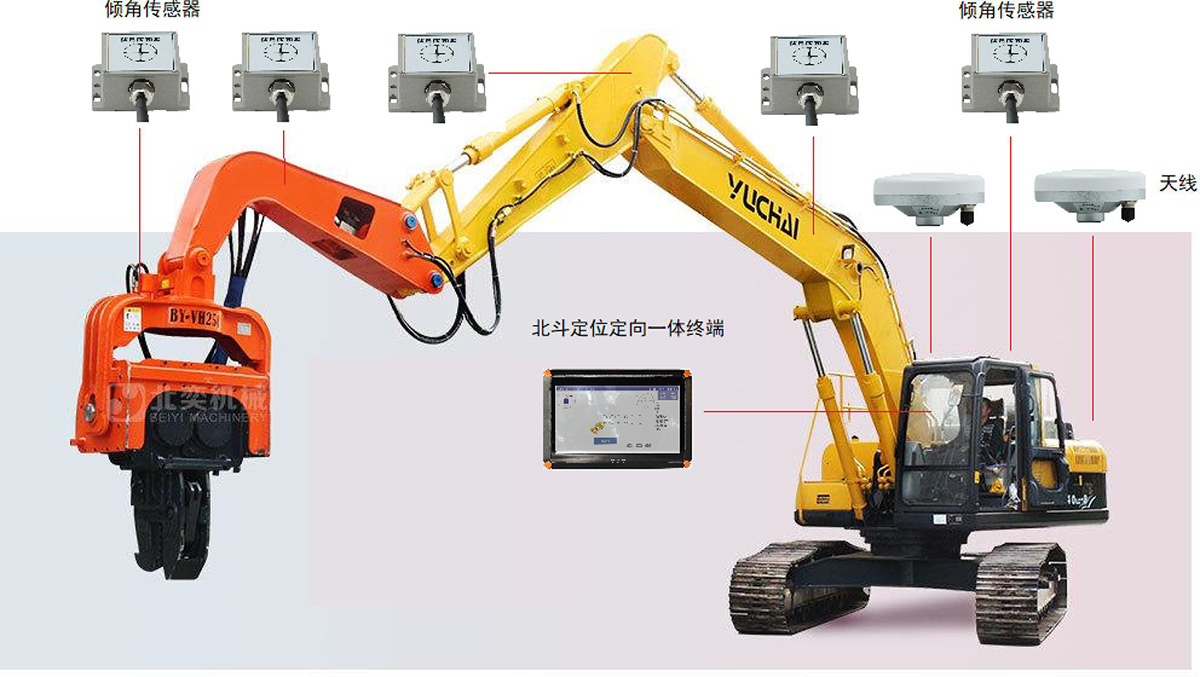

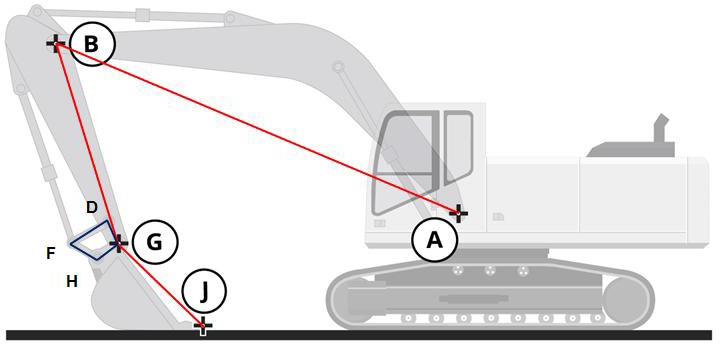

系統采用 GNSS 高精度定位+傳感器技術，可為操作機手提供引導幫助，指示作業區域能夠顯示在駕駛室內的顯示屏上，并有必要時進行相關的報警提醒，從而機手可按照設計快速施工。系統采用挖掘機引導模型，提升了安全性和生產效率，配合 GNSS 基站和信息平臺，實現就地固化施工中的位置引導，深度監測，作業面積檢測。并與送漿系統數據進行互聯互通，累計當次作業的固化漿量和摻量，同步將施工過程數據上傳到管理平臺。
監測精度要求：
|
序號 |
檢測項目 |
檢測精度 |
驗收標準 |
|
1 |
攪拌深度 |
± 15mm+1ppm |
≤±5cm |
|
2 |
平面位置 |
±100mm+1ppm |
≤5cm |
|
3 |
攪拌頭垂直度 |
± 1° |
≤1% |
|
序號 |
硬件名稱 |
型號 |
數量 |
功能 |
|
1 |
便攜式定位基站 |
R30 |
1 |
發射定位差分信號 |
|
2 |
北斗定位定向一體機 |
CJ-T2210 |
1 |
核心計算機 |
|
3 |
雙軸傾角傳感器 |
CJ-A2 |
2 |
樁桿垂直度監測 |
|
4 |
單軸傾角傳感器 |
CJ-A1 |
3 |
位置引導模型 |

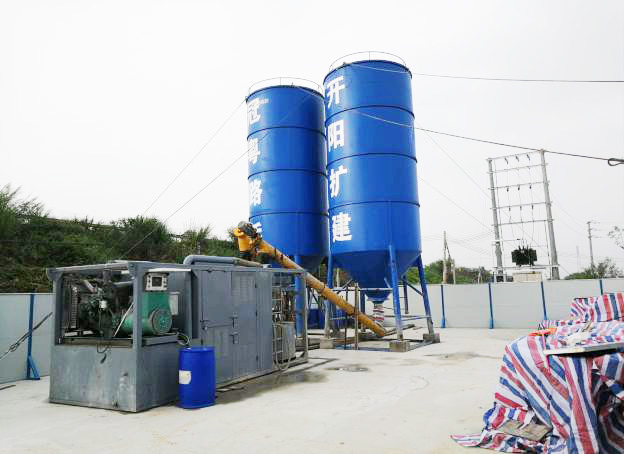

送漿泵施工控制單元實現送漿供漿環節施工監控功能。實現記錄參數：施工區塊、施工時間、流量、壓力、總漿量、單位漿量、總摻量、單位摻量、水灰比、煤灰比、配合比、原土比重、灰罐余灰量等參數記錄。施工數據實時同步上報平臺，實現高效的在線全過程施工監管。
?。?）工藝參數指標
|
主要指標\功能參數 |
數據類型 |
參數指標 |
|
區域編號 |
作業區域信息 |
|
|
時間 |
開始/結束時間 |
|
|
樁機位置 |
RTK:BLH(WGS84)/XYH |
精度:±2m(常規)/±2cm(RTK) |
|
漿量 |
量程：21m3 |
精度：5‰ |
|
壓力 |
量程：10MPa |
精度：0.01MPa |
|
灰罐灰量 |
量程：10T |
精度：1% |
|
深度 |
來自數據模型 |
單位:m |
|
面積 |
來自數據模型 |
單位:m3 |
|
配合比 |
來自數據模型 |
單位:% |
|

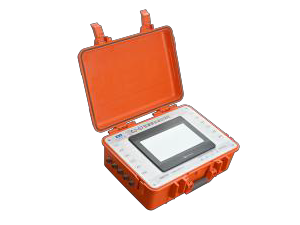

管樁智控一體機 |
序號 |
產品名稱 |
產品圖片 |
備注 |
安裝位置 |
|
1 |
預應力管樁監控儀 |
|
CJ-T200 |
操作平臺 |
|
|
2 |
復合天線 |
4G+GPS |
|||
|
3 |
電磁流量計 |
|
CJ-U200 |
樁機機架 |
|
|
4 |
壓樁力傳感器 |
|
JDK300 |
樁機油路 |
|
特點 |
人工記錄方法 |
管樁施工智控一體機 |
|
數據精準度 |
一般間隔 1-2 小時左右記錄一次 |
間隔 5s 記錄一次數據 |
|
工藝參數記錄 |
無法詳細反映 |
以數據-曲線圖的形式直觀、詳細反映施工過程詳情。 |
|
數據可靠性 |
無法避免人為因素 |
原始數據無法進行人為更改，確保了施工數據的真實、可靠。 |
|
驗收文件 |
人工填寫的記錄表 |
電腦自動生成、打印報表和曲線圖 |
|
存檔方式 |
紙質文件 |
電子文檔和紙質文件 |
|
傳遞方式 |
實物傳遞 |
實物傳遞、網絡傳遞、光盤傳遞 |
|
延伸性 |
受一定局限 |
可為相關領域的研究提供大量原始數據。 |
